Gran Anillo de la Expo 2025 Osaka
Un Manifiesto en Madera
PATRIMONIOESPECIALIZACIÓN

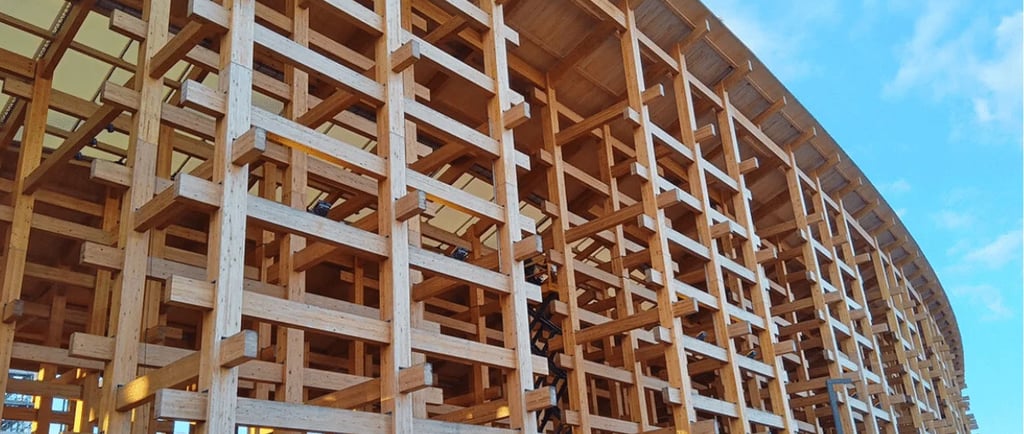

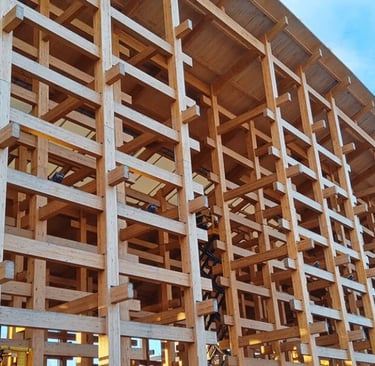

Como pieza central de la Expo 2025 en la isla artificial de Yumeshima, el Gran Anillo diseñado por Sou Fujimoto es una proeza de la ingeniería en madera y un símbolo de la conexión y la sostenibilidad. Es una de las estructuras de madera más grandes jamás construidas.
Ubicación: Isla de Yumeshima, Osaka, Japón.
Oficina de Arquitectura: Sou Fujimoto Architects
Mandante: Asociación Japonesa para la Exposición Mundial de 2025
Constructora Principal: Un consorcio de constructoras japonesas liderado por Obayashi Corporation.
Duración del Proyecto: La construcción comenzó en 2023 y se completó a principios de 2025, justo a tiempo para la apertura de la Expo.
Realización Paso a Paso: Tejiendo un Círculo de Madera
Cimentación en Terreno Artificial: Al estar en una isla artificial, la cimentación requirió técnicas especiales para garantizar la estabilidad, especialmente en una zona sísmicamente activa. Se utilizaron pilotes profundos y una base de hormigón armado.
Prefabricación de Componentes: La mayor parte de la estructura de madera, que abarca casi 2 kilómetros de circunferencia, fue prefabricada fuera del sitio. Se utilizaron técnicas de control numérico por computadora (CNC) para cortar con precisión las vigas y columnas de madera laminada (glulam) y madera contralaminada (CLT).
Montaje en el Sitio: Los componentes prefabricados se transportaron a la isla y se ensamblaron como un mecano gigante. Este método de construcción modular redujo significativamente el tiempo de construcción en el sitio y minimizó los residuos.
Uniones Sísmicas Especiales: Se diseñaron e implementaron uniones de acero especiales, pero discretas, para conectar los elementos de madera. Estas uniones están diseñadas para absorber y disipar la energía de un terremoto, protegiendo la integridad de la estructura de madera.
Cubierta Verde y Funcional: La parte superior del anillo de 30 metros de ancho fue diseñada no solo como un techo, sino como un paseo elevado y ajardinado, ofreciendo vistas panorámicas de la Expo y la bahía de Osaka.
¿Por Qué es Innovador y Sostenible?
El Gran Anillo es un poderoso argumento a favor de la construcción sostenible a gran escala.
Materialidad Carbono Negativa: El uso masivo de madera, un recurso renovable que secuestra carbono durante su crecimiento, hace que la huella de carbono de la estructura sea significativamente menor que si se hubiera construido con acero y hormigón.
Reinterpretación de la Tradición: El diseño se inspira en técnicas de carpintería japonesas tradicionales, como las del Templo Kiyomizu-dera en Kioto, pero las reinterpreta a una escala monumental utilizando tecnología moderna.
Diseño para el Desmontaje: Aunque es una estructura impresionante, está diseñada con la idea de la temporalidad. Muchas de sus partes pueden ser desmontadas y reutilizadas después de la Expo, abrazando los principios de la economía circular.
Resiliencia y Naturaleza: La estructura no solo es resistente a los sismos, sino que su cubierta verde ayuda a gestionar las aguas pluviales, reduce el efecto de isla de calor y crea un nuevo hábitat para la flora y fauna local. Es un ejemplo de cómo la infraestructura puede funcionar en simbiosis con la naturaleza.
Problemáticas y Soluciones de Ingeniería
Problemática de Mano de Obra Calificada: La construcción en madera a esta escala monumental requiere carpinteros y montadores altamente especializados, un perfil profesional cada vez más escaso en Japón.
Solución Profesional: La solución fue la prefabricación masiva y el diseño para el ensamblaje (DfMA - Design for Manufacturing and Assembly). La complejidad se trasladó del sitio de construcción a fábricas especializadas. Se diseñaron uniones de madera y acero estandarizadas y simplificadas que podían ser ensambladas por una fuerza laboral más general con la ayuda de maquinaria de precisión (grúas guiadas por GPS). Esto redujo la dependencia de la artesanía manual en el sitio y garantizó la calidad y la velocidad.
Problemática de Resistencia Sísmica y al Viento: Construir una estructura de madera de 2 km de largo y 30 metros de altura en una isla artificial en una de las zonas más sísmicas y con riesgo de tifones del mundo era un desafío sin precedentes.
Solución Profesional: La estructura no es rígida, sino un sistema articulado con capacidad de amortiguación. Los ingenieros de Arup diseñaron la estructura para que se comporte como una cadena flexible. Se incorporaron aisladores sísmicos y amortiguadores de masa sintonizada en puntos clave de la cimentación. Las uniones de acero entre las vigas de madera están diseñadas para permitir un ligero movimiento y disipar energía, en lugar de resistirla rígidamente. La forma circular también es inherentemente estable contra las fuerzas del viento.
Avance Físico por Etapas del Proyecto
Etapa de Inicio y Planificación: Se centró en la adquisición sostenible de la madera y la logística de transporte a la isla de Yumeshima. El modelado BIM fue esencial para planificar el ensamblaje de miles de componentes únicos.
Etapa de Ejecución:
Fase 1 (Cimentación y Plataforma): Construcción de la base de hormigón anular sobre los pilotes profundos.
Fase 2 (Ensamblaje por Segmentos): El avance físico fue secuencial. El anillo se ensambló en segmentos. Las grúas levantaban las "costillas" prefabricadas (columnas y vigas) y las conectaban. El círculo se fue cerrando gradualmente a lo largo de los meses.
Etapa de Control y Monitoreo: Se utilizó un sistema de seguimiento por RFID en cada componente de madera para gestionar la logística y el montaje. Los topógrafos verificaban constantemente la geometría del anillo a medida que se construía para asegurar un cierre perfecto.
Etapa de Cierre: Instalación de la cubierta verde en el techo, los sistemas de iluminación y las barandillas de seguridad, preparando la estructura para el acceso público durante la Expo.
Beneficios para los Habitantes y el Entorno
Legado Post-Expo: A diferencia de muchas estructuras de exposiciones que se desmantelan, el Gran Anillo está diseñado para permanecer como un parque público elevado permanente para la ciudad de Osaka. Se convertirá en un nuevo punto de referencia y un espacio de recreo para los ciudadanos.
Impulso a la Industria de la Madera: El proyecto ha servido como un catalizador para la innovación en la industria de la construcción en madera de Japón, demostrando su viabilidad para proyectos de gran escala y promoviendo el uso de recursos forestales gestionados de forma sostenible.
Creación de un Nuevo Ecosistema: La cubierta verde del anillo no es solo estética; está diseñada para convertirse en un corredor biológico en la isla artificial, atrayendo aves e insectos y mejorando la biodiversidad en un entorno altamente urbanizado.
